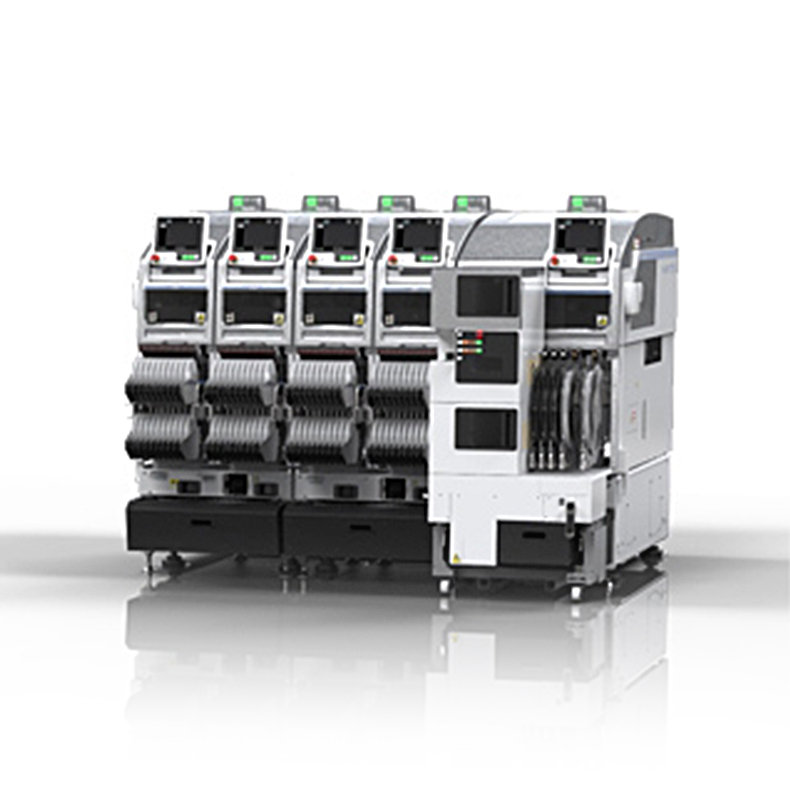

FUJI NXT IIIC
模组型高速多功能贴片机 重视现场生产率的紧凑式规格
特征1
实现了行业最高的单位面积生产率

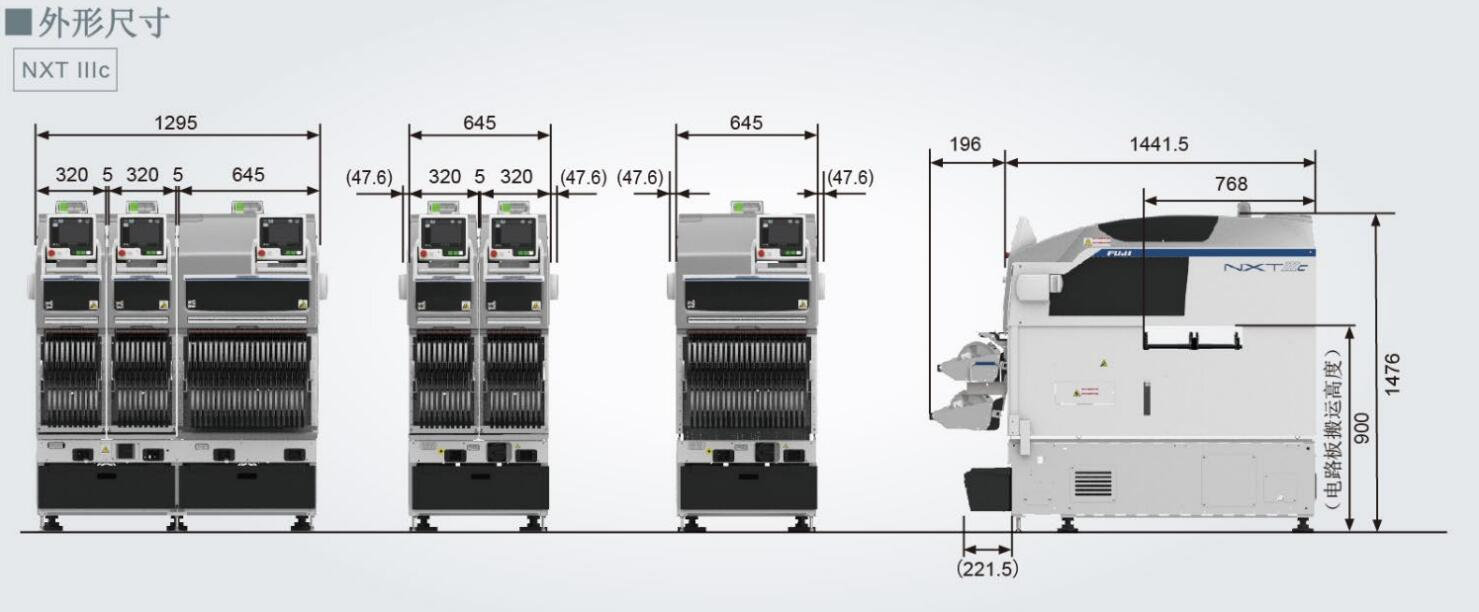

NXT IIIc实现了1模组的占有面积仅为0.46m2的极其紧凑型。
全部承袭了NXT III的理念，提高了约34％的面积生产率，实现了行业最高的面积生产率。（81,300cph/m2）
※2015年8月 本公司调查。
特征2
可以不停止机器补充元件。
NXT II以及NXT IIIc，在生产中可以装卸供料器，因此可以不停止机器补充元件。
对于料盘元件，也可以在生产中的补充元件。
准备了也可对应料带拼接的各种丰富的工具。
| 机器 | M3 IIIc | M6 IIIc | ||
| 供料器料槽数 | 20 | 45 | ||
| 电路板尺寸 (L x W) | 单搬运轨道 | 48 x 48 ～ 305 x 380 mm | 48 x 48 ～ 610 x 380 mm | |
| 双搬运轨道 | 单轨搬运 | 48 x 48 ～ 305 x 290 mm | 48 x 48 ～ 610 x 290 mm | |
| 双轨搬运 | 48 x 48 ～ 305 x 170 mm | 48 x 48 ～ 610 x 170 mm | ||
| 工作头 | H24S、H24A、DX ※1、V12、H12HS(Q)、H08M(Q) ※1、H08(Q)、H04SF、H04、H02F、H01、OF ※1、G04F(Q)、 GL | |||
| 产能 | H24S / H24A | 标准模式 | 35,000 cph | |
| 生产优先模式 | 42,000 cph | |||
| H08M | 标准模式 | 13,000 cph | ||
| 生产优先模式 | 14,000 cph | |||
| H02F | 标准模式 | 6,700 cph | ||
| 生产优先模式 | 7,400 cph | |||
| 贴装精度 | H24S / H24A | 标准模式 | ±0.025 mm Cpk ≧ 1.00 | |
| 高精度模式 ※2 | ±0.015 mm Cpk ≧ 1.00 | |||
| H08M | ±0.040 mm Cpk ≧ 1.00 | |||
| H02F | ±0.025 mm Cpk ≧ 1.00 | |||
| 供应单元 | 料带供料器、管装供料器、料盘单元、其它 | |||
| 电源 | 三相 200 ～ 230 V ± 10 % (50/60 Hz) | |||
| 气源 | 0.5 MPa (ANR) | |||
※1 搭载到 M6 IIIc。
※2 在本公司最佳条件下的矩形芯片元件贴装(高精度调整)。
